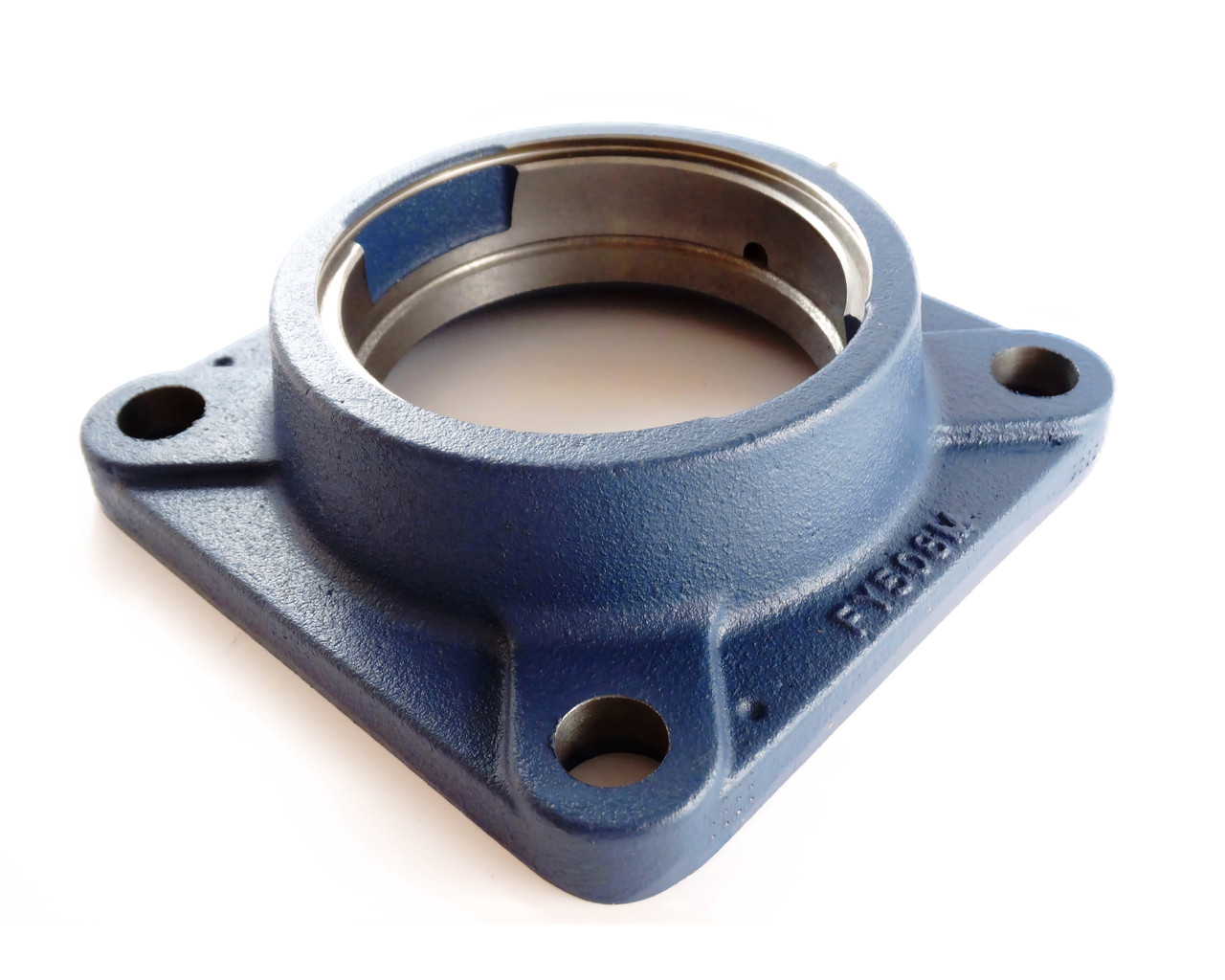

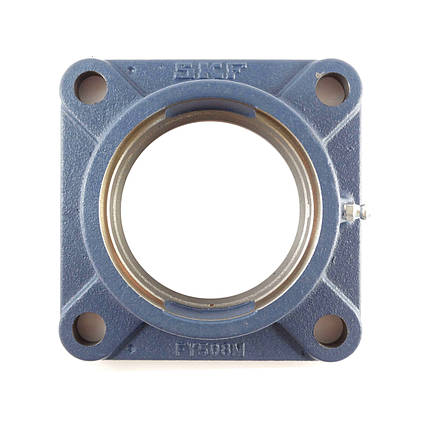

FY 508 M SKF — корпус фланцевий на 4 отвори для підшипників

FY508M SKF чавунний корпус для сферичного підшипника

Найчастіше використовується в сельхоз техніці

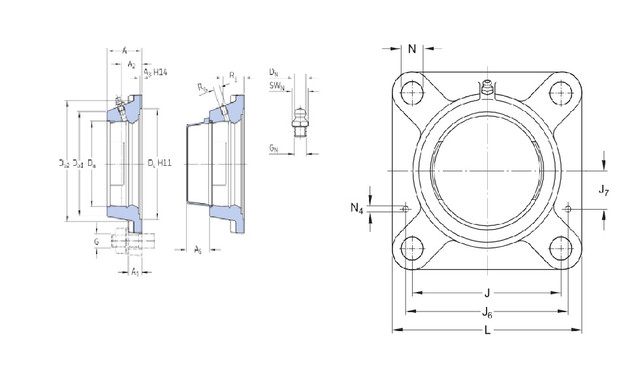

Параметри FY 508 M

Da-80 mm — Діаметр сферичної гнізда
Db1- 98 mm — Зовнішній діаметр верхньої частини
Db2-106 mm — Зовнішній діаметр бази
Dc — 115.9 mm — Центрувальний діаметр
A- 38.5 mm — Загальна ширина
A1- 14 mm — Ширина фланця
A2-24 mm — Осьове положення сферичної гнізда (від опорної поверхні)
A3- 3.2 mm — Глибина центрувального заглиблення
A5-26 mm — Виступ торцевої кришки
J-101.5 mm — Відстань між кріпильними болтами
L — 130 mm — Загальна довжина
N- 14 mm — Діаметр отвору для кріпильного болта
Нарізний отвір
RG- 1/4-28 UNF- Різьба корпусу для олії
R1- 25.5 mm — Осьове положення різі корпусу
Прес-оливка
DN-6.5 mm — Діаметр сферичної головки оливки
SWN-7 mm — Розмір шестигранного ключа для оливки
GN- 1/4-28 SAE-LT- Різь оливки
Штифти
J6-18 mm — Відстань між штифтами
J7-34 mm — Осьове зміщення штифтів
N4-4 mm — Рекомендований діаметр для штифтів

SKF — шведська інтернаціональна машинобудівна компанія, найбільша у світі. Виробник підшипників, систем змащення та хутряні. Заснована 1907 року шведським інженером і винахідником Свеном Вінгквістом.
Діяльність SKF концентрується в галузі виробництва підшипників кочення, вузлів обертання, ущільнень і створення інженерних рішень у цій галузі. Компанії належить понад 140 виробничих підприємств у 32 країнах.
