Стопорне кільце. Яке вибрати? Типи стопорних кілець

Що таке стопорне кільце?

Стопорне кільце — це кріпильний елемент, призначений для фіксації деталей на валах, осі або в отворах, запобігаючи їх зміщенню. Вони можуть кріпити підшипники (запобігаючи їх зміщуванню вздовж осі), шестерні (фіксуючи їх положення на валу), втулки та шайби, а також будь-які інші деталі в механізмах.

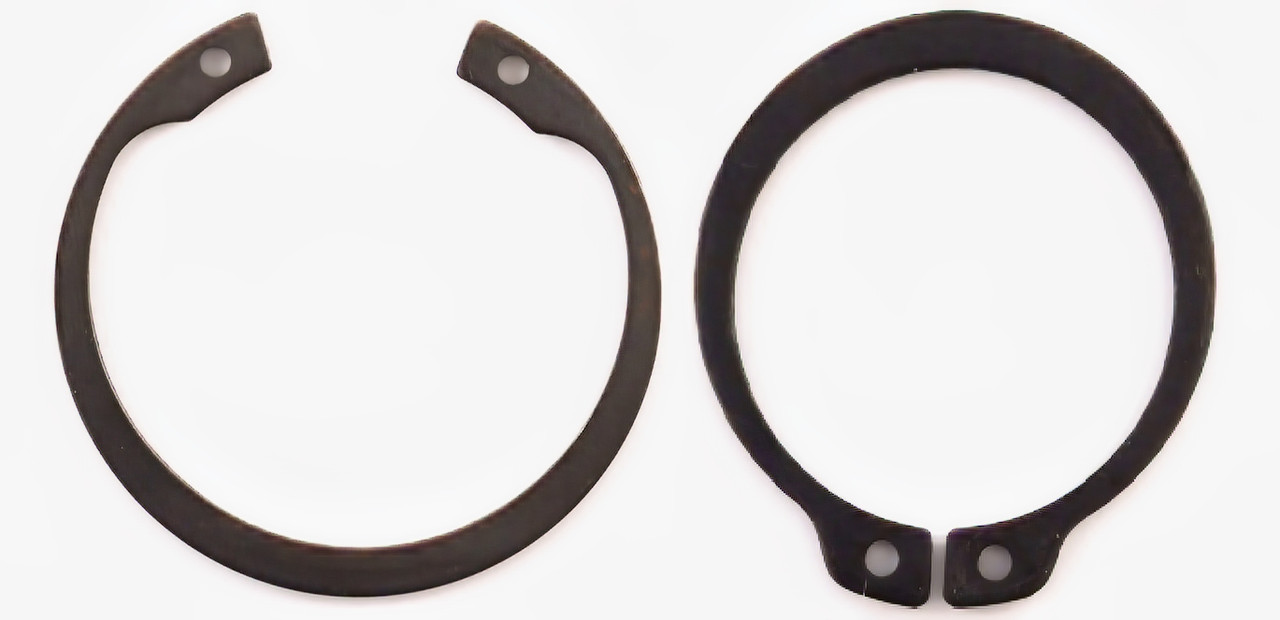

Якщо Вам необхідне звичайне стопорне кільце (а в 99% так воно і є), то всі стопорні кільця можна розділити на два типи: зовнішнє та внутрішнє

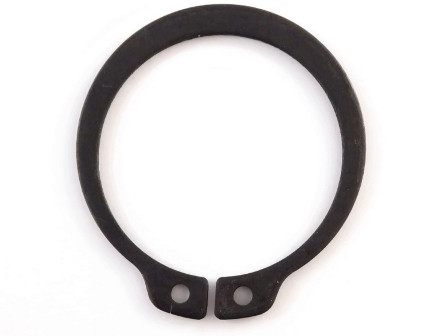

Зовнішні стопорні кільця

Зовнішнє кільце фіксує деталь НА валу. Для цього на самому валу мають бути проточення під стопорне кільце. Щоб кільце щільно сіло на вал його потрібно розтиснути, тому діаметр самого кільця роблять трохи менший діаметра вала.

Наприклад, якщо діаметр вала становить 20 мм, то діаметр кільця буде 18,5 мм. (Важливий момент: кільце позначається за діаметром вала, таким чином називатися воно буде SEG Z 20, де SEG Z — зовнішні кільця для валів із канавкою, а 20 діаметр вала в мм.)

Виготовлення та застосування кілець регламентується ГОСТ 13942-86 / DIN 471

До речі, купити стопорні кільця зовнішні можна у нас в магазині

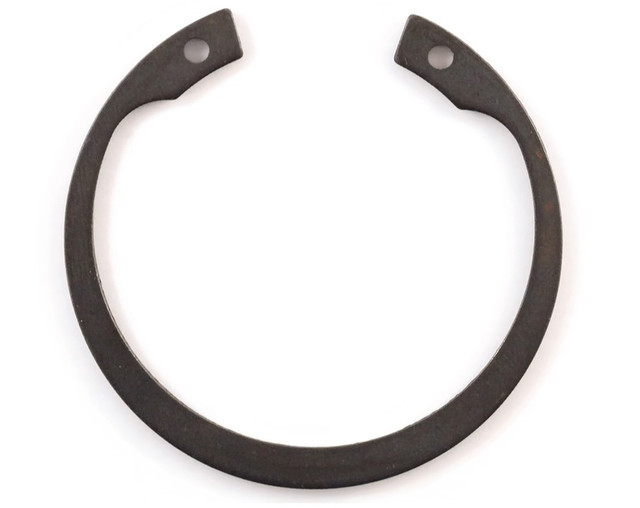

Внутрішнє стопорне кільце

Ці кільця встановлюються ВСЕРЕДЕНІ отворів і утримують деталі в конструкції. Для цього в самому отворі має бути передбачена внутрішня проточка. Тепер, на відміну від зовнішніх кілець, его необхідно стиснути. Тому діаметр самого кільця роблять трохи більший від внутрішнього діаметра отвору.

Наприклад, якщо діаметр отвору становить 20 мм, то діаметр кільця буде 21,5 мм.(Тут також кільце позначається за діаметром отвору. Отже, називатися воно буде SEG W 20, де SEG W — внутрішні кільця для отворів із проточкою, а 20 внутрішній діаметр отвору в мм.)

Виготовлення та застосування кілець регламентується ГОСТ 13943-86 / DIN 472

Купити стопорні кільця зовнішні можна у нас за посиланням.

Стопорні кільця застосовують в автомобільній промисловості (підшипникові вузли, осі, шестерні), станкобудування, електроінструментах.

До переваг стопорних кілець відносять:

• простоту монтажа и демонтажа;
• надійність фіксації;
• довговічність.

Вибір відповідного стопорного кільця залежить від умов експлуатації, навантаження і типу з'єднання. У разі правильного підбору вони неабияк підвищують надійність і термін експлуатації механізмів.
